Mengapa coating mengalami kegagalan?

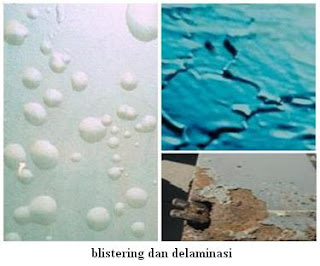

Seperti dijelaskan pada ulasan sebelumnya bahwa cat atau coating digunakan untuk melindung lapisan di bawahnya agar tahan aus dan korosi. Selain itu juga digunakan untuk mempercantik penampilan. Namun bagaimana jika ternyata coating tersebut mengalami kegagalan dalam menutupi permukaan. Seperti terlihat pada gambar, alih-alih mobil kesayangan kita tampil cantik namun justru terlihat seperti barang rongsokan karena adanya pengelupasan cat di sana-sini. Selain itu struktur menjadi tidak terlindungi lagi dari korosi. Hal ini sangat terlihat ketika kendaraan kita kena gores maka bagian yang tergores itu dalam hitungan hari akan timbul karat.



Sebenarnya apakah yang menyebabkan kegagalan coating tersebut? Untuk mengalami kegagalan coating harus mengalami stress. Ada berbagai penyebab timbulnya gaya stress ini, antara lain gaya fisik yang menyebabkan strain dan deformasi, serangan zat kimia, degradasi oleh sinar UV dan kecenderungan sistem tertutup untuk mencapai kondisi keseimbangan.

Mechanical Stress
Stress mekanik merupakan penyebab utama kegagalan coating apabila formulasi coating, persiapan permukaan dan proses pengecatan telah dilakukan dengan baik. Stress oleh gaya fisik dapat terkena pada coating dengan berbagai cara. Antara lain karena adanya kontraksi/ekspansi karena perubahan suhu atau kelembababan, vibrasi substrat karena dekat dengan mesin, impact oleh benda lain dan sebagainya.

Internal stress
Ketika coating mengalami curing, mereka mengalami penyusutan (shrinkage). Penyusutan ini terjadi karena adanya penguapan solven dan/atau pembentukan cross linking polimer. Apabila dilihat salam skala atomik, maka jarak antar atom setelah cross linking menjadi lebih pendek daripada sebelumnya. Faktor perubahan jarak atom inilah yang menyebabkan polimer mengalami penyusutan dalam usaha untuk menurunkan energi internal.

Pada tahap awal evaporasi solven dan/atau cross linking, temperatur transisi gelas (Tg) polimer berada di bawah temperatur kamar sehingga pada temperatur kamar ini rantai polimer mempunyai cukup mobilitas untuk mengalami penyusutan. Akan tetapi seiring berjalannya waktu, nilai Tg akan semakin besar sehingga rantai polimer akan mengalami penurunan mobilitas. Akibatnya muncul stress internal dari ketidakmampuan coating untuk mengalami penyusutan selanjutnya. Jadi bukan penyusutan yang menyebabkan stress, namun justru karena tidak mampu mengalami penyusutan lagi maka coating mengalami stress.

Contoh kasus adalah ketika coating epoxy thermosetting dilapiskan ke aluminum foil. Ketika epoxy mengalami curing maka aluminum foil akan tergulung. Hal ini terjadi karena gaya relaksasi epoxy terhadap internal stress ditransfer ke aluminum yang tidak cukup kuat untuk menahannya. Jika aluminum foil diganti dengan substrat yang lebih kuat dan tebal seperti baja struktural maka baja tersebut tidak mengalami deformasi. Ada beberapa kemungkinan yang terjadi. Pertama, apabila adhesi coating-substrat cukup kuat dan kohesi antar molekul coating rendah maka akan timbul crack. Kedua, jika baik adhesi maupun kohesi kuat maka stress permanen akan tersimpan di dalam coating. Adanya tambahan stress dari luar seperti flexing dan freeze/thaw akan menyebabkan kegagalan. Ketiga, apabila adhesi lemah dan kohesi kuat maka akan terjadi delaminasi.

Internal stress juga menyebabkan kegagalan jika substratnya adalah coating lain seperti coating primer. Jika coating primer keras dan kuat maka peristiwa yang terjadi seperti pada baja. Namun jika coating primer mempunyai gaya kohesi yang rendah (mungkin karena pigmentasi berlebih) maka akan terjadi splitting kohesif. Disini yang terjadi adalah gaya penyusutan topcoating menyebabkan stress pada lapisan coating primer.


Serangan kimia
Pada awal tulisan ini telah disinggung bahwa coating akan mengalami kegagalan jika coating tersebut mengalami stress. Namun penyebab stress ini tidak hanya dari gaya fisik mekanik yang dapat menyebabkan deformasi. Semua hal yang dapat menyerang atau mendegradasi integritas coating juga dapat disebut stress. Degradasai kimia termasuk dalam jenis stress ini.

Coating yang mengandung ikatan tunggal karbon-karbon atau eter (C-O-C) relatif stabil terhadap serangan kimia. Binder yang mempunyai gugus alkohol, asam karboksilat, ester, amina dan amida serta ikatan ganda karbon-karbon akan lebih mudah terserang oleh bahan kimia agresif seperti asam, basa dan oksidator.

Kegagalan yang umum terjadi adalah pada coating alkyd yang terekspos alkali dan kelembaban. Alkyd adalah oil-modified polyesters dimana jaringan polyester tidak sangat stabil pada kondisi alkalin lembab. Pada kondisi ini polyester dapat mengalami hidrolisis berupa pemutusan ikatan karbon-oksigen. Reaksi ini disebut saponifikasi dan menghasilkan asam karboksilat dan alkohol. Namun karena berada pada lingkungn alkalin, maka asam berubah menjadi garam dan akan larut dalam air. Hal inilah alasan mengapa alkyd seharusnya tidak digunakan pada substrat alkalin seperti beton.

Weathering Stress
Unsur-unsur cuaca sederhana seperti panas, cahaya dan kelembaban dapat bersifat destruktif terhadap coating. Namun di antara unsur-unsur cuaca tersebut, sumber utama penyebab degradasi coating adalah radiasi UV energetik dari sinar matahari. Radiasi UV ini menyebabkan pemutusan rantai dan kemudian membentuk radikal bebas yang menginisiasi perusakan cross linking polimer. Kejadian ini menyebabkan perubahan-perubahan fisik coating, biasanya ke arah yang lebih buruk.

Dua tipe coating yang menunjukkan absorpsi sognifikan pada sinar UV dengan panjang gelombang 280 nm ke bawah adalah urethanes and epoxies. Sinar matahari dapat secara langsung memutuskan ikatan pada coating ini. Coating urethane yang terbuat dari prekursor aromatik akan berubah menjadi kekuningan di bawah sinar matahari, sementara coating epoxy memudar secara cepat.

Masalah ini dapat dihadapi pada polimer yang memiliki ikatan ganda karbon - karbon terkonjugasi. Ikatan ganda ini dapat menstabilkan radikal bebas sehingga reaksi propagasi perusakan polimer dapat dicegah.

Walaupun banyak polimer tidak menyerap radiasi UV pada panjang gelombang di bawah 280 nm sehingga tidak rusak oleh cahaya matahari, namun banyak coating menggunakan resin yang mengandung sejumlah kecil impuriti keton dan peroksida. Imputiti ini dapat menyerap sinar matahari membentuk radikal bebas dan kemudian menginisiasi proses fotooksidasi.

Osmotic Blistering
Secara umum garam anorganik, asam dan basa susah menembus coating karena ukuran fisik mereka dan fakta bahwa sifatnya yang ionik menyebabkan tidak kompatibel dengan polimer organik penyusun coating. Tentu saja situasi ini dapat berubah jika zat kimia ini dapat bereaksi dengan coating atau jika terdapat cacat fisik seperti pinholes.

Air merupakan molekul kecil dapat mengalami permeasi melalui coating dengan kecepatan yang berbeda pada tiap coating. Di bawah kondisi normal, hal ini tidak menyebabkan kegagalan prematur coating. Akan tetapi jika ada zat yang dapat larut di dalam air di antara coating dan substrat coating atau di dalam coating primer maka situasi ini dapat berubah secara dramatis. Air akan mengalami permeasi ke dalam coating dan kontak dengan spesies dan kemudian melarutkannya. Jika zat ini juga ada di permukaan luar coating maka sel osmosis terjadi.

Sel osmosis tersusun atas membran semipermeabel (dalam hal ini adalah coating) yang memisahkan larutan konsentrasi tinggi dengan konsentrasi rendah. Karena ada perbedaan potensial kimia maka akan lebih banyak air yang mengalami permeasi ke dalam coating. Konsekuensinya adalah terbentuk blister yang terisi air. Blister ini umum terjadi dan disebut blister osmotik.

Seringkali dikatakan bahwa pada blistering osmotik, air di dorong ke dalam coating oleh tekanan osmotik. Pernyataan ini tidaklah benar. Kalo benar-benar ada tekanan dari luar maka tekanan ini justru akan membuat coating melekat pada substrat. Air tidak akumulasi karena didorong oleh tekanan, namun air terakumulasi di daerah antara coating dan substrat untuk mengelimiasi gradien konsentrasi.

Salah satu spesies yang dapat menyebabkan blister ini adalah garam. Ada berbagai cara garam dapat menempel pada baja atau substrat lain. Pada lingkungan laut, penempelan garam dapat terjadi baik melalui kontak langsung dengan air garam atau melalui angin yang sarat akan garam. Pada lingkungan daratan, garam dapat berasal dari garam jalan yang menempel pada baja selama transportasi. Selain itu juga baja dapat terkontaminasi oleh garam akibat blast cleaning dengan abrasive yang memiliki kandungan garam tinggi. Garam tersebut bisa berasal secara alami sebagai akibat dari produksi abrasif atau bisa hasil dari kontaminasi abrasif daur ulang.

Selain garam, spesies kimia yang bertanggung jawab untuk blistering osmosis adalah solven yang dapat larut atau sebagian larut di dalam air. Solven ini dapat merupakan bagian dari formulasi coating atau dari thinner yang ditambahkan ke coating untuk meningkatkan sifat aplikatif.

Electroendosmotic Blistering
Pada tahun 1940-an, Kittleberger dan Elm mengalami bahwa blister pada panel yang telah dicat yang direndam dalam air laut hanya akan ada setelah daerah lain di panel mulai terkorosi. Setelah dilakukan pengujian maka disimpulkan bahwa blister ini terjadi karena electroendosmosis.

Gradien potensial listrik (yang terkait dengan korosi yang diamati oleh Kittleberger dan Elm) menyebabkan ion untuk bermigrasi melalui coating. Ion-ion memiliki apa yang disebut sebagai selubung hidrasi. Selubung hidrasi pada dasarnya merupakan beberapa molekul air yang menempel dan mengelilingi ion. Sementara ion bermigrasi melalui lapisan semipermeabel bawah pengaruh gradien potensial, maka air akan bergerak bersama mereka.
